Геотекстиль Fibertex для Дренажа

  • Для отвода воды и/или других жидкостей с минимальной потерей давления

  • Для обеспечения неперерывного дренажа

Свойства геотекстильного материала

Обычно величина напряжения при укладке материала ограничена , и при этом не возникает значительных механических  нагрузок на дренажный геотекстильный материал ( технические условия на проектирование особых систем осушения , работающих в условиях нагрузки , включены в данную главу ). Поэтому высокая механическая прочность не требуется , в то время как гидравлические свойства имеют решающее значение для эффективной работы всего сооружения , и наиболее важным из них является водопроводящая способность в плоскости геотекстильного материала .



Важные механические свойства

Важные механические свойства дренажного геотекстильного материала:

Tf: Предел прочности на разрыв геотекстильного материала [кН/м] (Минимальное значение) В соответствии с EN ISO 10319

ε: Удлинение при разрыве [%] (Минимальное значение) В соответствии с EN ISO 10319

Fp: Статическая прочность на прокол (CBR-тест) [Н] (Минимальное значение) В соответствии с EN ISO 12236

Dc: Стойкость к динамической перфорации (испытание с падением конуса) [мм] (Максимальное значение) В соответствии с EN 918

Осушительные системы, работающие под нагрузкой

Если дренажные геотекстильные материалы используются вместе с поверхностями, испытывающими нагрузки, то значения необходимой прочности определяются величиной нагрузки и следующими параметрами опорного грунта:

CBR: Калифорнийский коэффициент смятия (Californian Bearing Ratio) [%]. Относительная величина для оценки пластической деформации грунта. В соответствии с EN 13286-47

МЕ1: Модуль деформации [МНм-2] Зная один из этих двух параметров и величину нагрузки, которую должно выдерживать сооружение, из таблицы 4 можно определить минимальную толщину кроющего слоя и прочностные свойства геотекстильного материала.

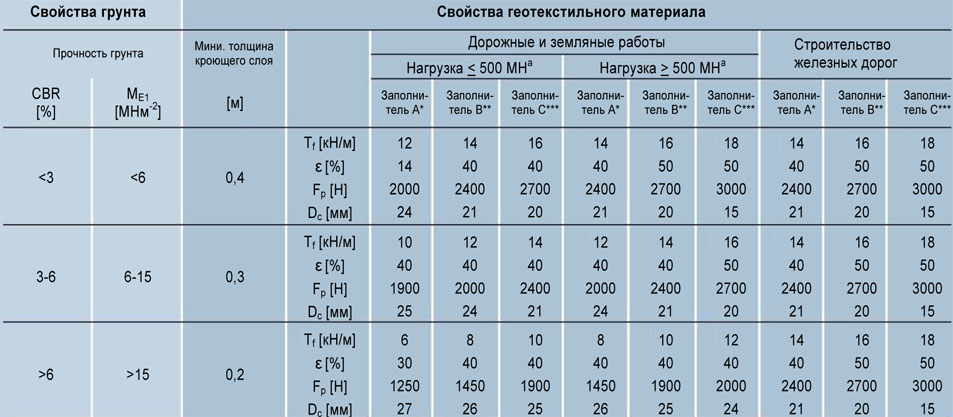

Таблица 1. Выбор геотекстильного материала, когда известны свойства грунта и величина нагрузки. [1]

Выбор геотекстильного материала

a Общая нагрузка в течение срока службы сооружения.

* Заполнитель A: Круглый гравий o < 150 мм ** Заполнитель B: Грубый гравий o < 150 мм

*** Заполнитель C: Другие кроющие материалы, круглые или грубые (щебень и т.д.)

[1] SVG – Швейцарская конфедерация экспертов по геотекстильным материалам. Руководство по геотекстильным материалам, 2001 (на немецком языке).

Указанные значения для Tf, ε и Fp являются минимальными, а значение для Dc является максимальным.

Все эти требования должны быть выполнены, чтобы геотекстильный материал функционировал нормально.



Осушительные системы, работающие без нагрузки

Для того чтобы выдержать процесс укладки, осушительные системы, работающие без нагрузки (например, дренажные системы насыпи), должны соответствовать следующим требованиям, предъявляемым к механическим свойствам:

Таблица 2. Механические свойства, необходимые для того, чтобы выдержать процесс укладки.

Механические свойства

[1] SVG – Швейцарская конфедерация экспертов по геотекстильным материалам. Руководство по геотекстильным материалам, 2001 (на немецком языке).



Необходимые гидравлические свойства

Для нормального функционирования геотекстильного материала типичный размер его пор должен соответствовать условиям в грунте.

Если типичный размер пор слишком велик, то частицы грунта пройдут через геотекстильный материал, а если он слишком мал, то будет недостаточным поток воды. Важными гидравлическими параметрами геотекстильного материала являются следующие:

qp: Плоскостная (продольная) водопроводящая способность [м2/с] (Минимальное значение) В соответствии с EN ISO 12958

O90% Типичный размер пор [мкм] В соответствии с EN ISO 12956

kn Коэффициент водопроницаемости перпендикулярно к плоскости [м/с] (Минимальное значение) В соответствии с EN ISO 11058

При создании осушительных систем геотекстильный материал можно укладывать в вертикальном, горизонтальном или наклонном положении.

Для обеспечения постоянного дренажа плоскостная водопроводящая способность, типичный размер пор и коэффициент водопроницаемости должны иметь соответствующие необходимые значения.



Плоскостная водопроводящая способность, qp

Необходимое значение плоскостной водопроводящей способности рассчитывается, исходя из количества воды, которое необходимо отводить. Плоскостная водопроводящая способность выражается в виде количества отводимой воды за данное время при данной ширине геотекстильного материала [м3/с/м = м2/с*]. Необходимое значение плоскостной водопроводящей способности qp можно вычислить по следующей формуле:

формула

где

Q: количество воды, которое необходимо отводить по всей ширине осушительной системы [м3/с]

W: ширина осушительной системы [м]

i: гидравлический градиент (Δh/ΔΙ) см. Рис. 1. [-] (i=1 для вертикальных осушительных систем)

* 1 м2/с = 3,6E6 L/h/m => 1 L/h/m = 2,78E-7 м2/с

Для обеспечения непрерывного дренажа, к значению плоскостной водопроводящей способности коэффициент надежности добавляется коэффициент надежности путем умножения на 1-5. Этот коэффициент надежности определяется на основании условий почвы и желаемого срока службы системы.

Расчет гидравлического градиента

Рис. 1. Расчет гидравлического градиента для наклонныхосушительных систем.

Типичный размер пор, O90%

Расчётное значение типичного размера пор, O90%, для крупнокомковатой почвы (d4o% ≥ 60 мкм):

Однородная по гранулометрическому составу подпочва, U (d60%/d10%) < 3:

O90% < 2,5 . d50%

Довольно хорошая по гранулометрическому составу подпочва, U (d60%/d10%) ≥ 3:

O90% < 10 . d50%

Расчётное значение типичного размера пор, O90%, для мелкокомковатой почвы (d4o% < 60 мкм):

50 мкм ≤ O90% ≤ 10 . d50% 110 мкм

Выбирается меньшее из двух значений верхнего предела.

водопроводящей способности

Рис. 10. Важность достаточной величины плоскостной водопроводящей способности.

Коэффициент водопроницаемости, kn

Коэффициент водопроницаемости перпендикулярно к плоскости геотекстильного материала должен быть больше коэффициента водопроницаемости почвы:

kn, geotextile > kn, soil

Для обеспечения потока воды, к коэффициенту водопроницаемости почвы часто добавляется коэффициент надежности путем умножения на 1-100. Этот коэффициент надежности определяется на основании условий почвы и желаемого срока службы системы.
